局部染色处理青金石的特征及其鉴别

翠花

被誉为佛教七宝之一的青金石，是近年彩宝市场的一匹黑马，但随着需求的增加，优化处理过的产品在市场上以次充好。本期，国家珠宝玉石质量监督检验中心北京实验室专家为读者解读局部染色处理青金石的特征及其鉴别。


正文
     近年来国内珠宝市场上青金石明显增多，随之青金石的优化处理方法不断翻新和改进，给准确科学鉴定提出了挑战。传统青金石的优化处理技术以染色和浸蜡处理为主，染色主要为整体性染色，以掩饰青金石中的白色矿物，染色后进行浸蜡处理，以增加光泽，防止染料褪色

       实验室鉴别天然青金石和染色青金石主要通过放大检查、紫外-可见光光谱特征、丙酮擦拭三种方式。虽然丙酮擦拭较易分辨其区别，但是由于丙酮具有一定的危险性，以及青金石本为染料且表面常有蜡等原因，现主要以放大检查及紫外-可见光光谱特征为主，丙酮擦拭为辅进行鉴定。

      国家珠宝玉石质量监督检验中心北京实验室在最近检测中发现了局部染色处理的青金石。这类处理的青金石饰品兼具天然青金石与染色青金石的特点，在紫外-可见光光谱特征中具有较大的迷惑性，所以镜下应观察整体，不能以偏概全，紫外-可见光光谱测试时应多测几个点，避免漏测染色部分。

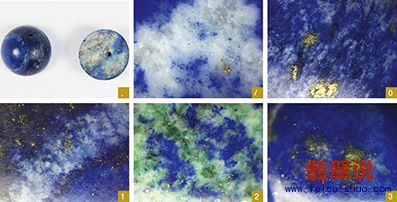

1.部分染色青金石中天然与染色部分的对比
2.天然青金石中青金石呈粒状分布

3.染色青金石中的染料呈线状
4.染色青金石中方解石上的片状染色

5.染色青金石中绿色染料呈线状及片状分布

6.天然青金石中黄铁矿附近颜色富集


放大检测
        图1样品为一颗部分染色青金石，左边内圈蓝色部位为天然青金石，外圈深蓝色为染色部分，右边可见其切开内部，整体呈白色，染料顺着一条裂隙浸染。通过镜下观察，部分染色的青金石中天然青金石光泽较好，而染色青金石光泽暗淡，表面常呈蜘蛛网状纹。天然青金石中青金石呈粒状分布（见图2），而染色青金石中染料呈线状（见图3）或片状分布（见图4）。在天然青金石中常会出现与染色现象很相似的深蓝色条带及团块。较天然青金石而言，染色青金石的线状色形较细，且片状染色部位常具有线状分布的染料。市场上，有一种叫做“孔雀石青金石”的饰品，放大检查时可见绿色染料呈线状及片状分布（见图5），所以该饰品为染色青金石。另外，鉴别青金石是否染色，可通过观察黄铁矿附近颜色的分布特征。天然青金石中黄铁矿附近颜色较深，为深蓝色，偶见凹坑内有蓝色青金石粉末富集（见图6）。而染色青金石中染料富集在黄铁矿上，呈现暗淡的黑色。



7.(左图)天然青金石的紫外-可见光吸收光谱

8.(中图)染色青金石的紫外-可见光吸收光谱A

9.(右图)染色青金石的的紫外-可见光吸收光谱B


紫外-可见光光谱检测
      据前人研究，不同价态的硫离子共存是青金石具有不同颜色的本质原因。天然青金石的紫外-可见光吸收光谱测试中，具有600nm为中心的吸收峰，该吸收峰的强度与青金石的蓝色深浅成正比。另外还有以400nm为中心的吸收峰，其吸收产生黄色，对产生蓝色并无贡献，所以染料并不具有此吸收峰，当出现此吸收峰时可证明其为天然青金石（左上图）。
        在多次测试中，发现当位于450nm处的波谷偏向于450左侧（中上图），或出现390nm吸收峰时为染色青金石（右上图）。当450nm处的波谷偏向于450右侧且无400nm与390nm吸收峰时，并不能鉴别其是否染色，需要丙酮擦拭等方法进一步检测。
        由于紫外光谱中的峰值会随检测点位置不同而改变，所以在检测中应在观察是否具有400nm或390nm吸收峰的同时，注意辨认450nm附近波谷左右的偏移。国检中心将继续对染色青金石进行研究，更快更有效地进行检测工作，规范青金石市场。
