翡翠造假工艺与材料-投资珠宝先涨知识

翠花

玉石市场的鱼龙混杂早已不是新鲜事，即使在相对安全的原石领域，也有造假现象。赌石这个词语，已经被越来越多的玩玉人所熟悉。一般赌石指的是赌翡翠的毛石，也就是翡翠的原石。而据业内人士透露，就是近似翡翠原石，在国内外就达40多种。那么，怎么来鉴别真假翡翠原石呢?

　翡翠原石鉴定，一般用宝石显微镜、比重仪、硬度笔、折光仪、二色镜、滤色镜等常规仪器，需进一步研究时，再采用红外光谱仪、X荧光光谱仪等现代化的仪器测定。但是，这些设备不可能时刻被消费者拥有。
同时，还可以借助小刀或硬度笔刻划，测其硬度，真翡翠原石表面致密坚实，硬度大，刻之无砂粒脱落现象，假原石表面疏散，质软，刻之有落砂现象。敲也是一种方法，用硬物敲听声音，真翡翠原石，声音清脆，与周围上下的声音相同，假原石，声音沉闷，与周围上下的声音有别。
　　另外，可以采用手摸触感分辨，真翡翠原石手感柔滑，晶粒无剥离现象，假原石手感刺硬，晶粒有落砂现象。最后采取烧的方法，如在电炉、酒精灯上烧或用开水急烫，真翡翠原石，无气味，不冒烟，不变色，假原石，有异味，冒烟、变色。

常见的造假手法汇总：

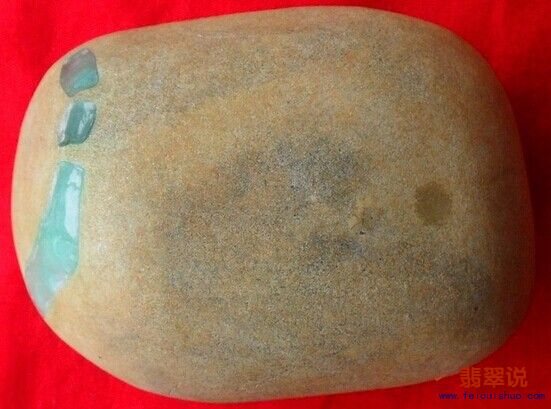

(1) 移花接木
　　在质地差的玉石上切口并在切口处移植上与切口大小相近、质地优良、色彩鲜美的翡翠，用局部的好质量来掩盖整体的坏质量。在鉴定时，要注意对比一下切口下部的砂粒与母体上的砂粒。切口下部一般都是散砂粒，成不了颗粒状，而母体的砂粒大多是颗粒状。若整体的与切口下部的砂粒不同，那就要注意了。
(2) 死里逃生
　　 一件外观好的赌石，解开后不理想，再把它接合起来，恢复原来面貌。接口处的砂一般都比其它地方紧细，不成颗粒。鉴定时，若紧细砂粒处是一直线，就要留意。但当遇到铁锈皮壳时，一般都很难鉴别。
(3) 仙女散花
　　 这是指在一块种好，但无松花表现的原石上，选好位置，在上面撒上胶水，再将磨好的翡翠粉抹撒在表面，修补后埋入土中数十日即可。

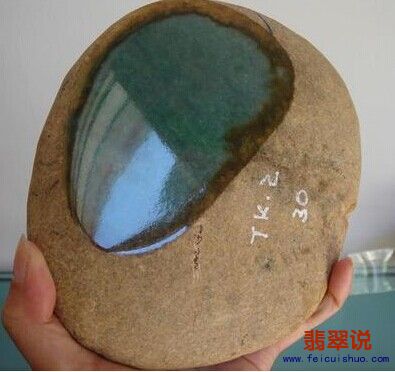

(4) 开窗探月
　　 对原石的内部情况不明的情况下，为探明内部的情况，先开一小孔探明内情，若不理想再将小孔掩盖，像这种手法，一般都很难鉴别。
(5) 鱼目混珠
　　在原石上选好部位，挖一小槽，然后放上绿色玻璃或绿色牙膏，再经过细心修整即可鱼目混珠。但凡这类东西，里面大多有气泡，色彩一致，可将镶口边上的砂粒与本身砂粒对比即可鉴别真假。

改变翡翠原石颜色方式有以下几种：
(1) 灌色
　　卖者常选用璞厚水好，略带绿色的水石，顺着翠的分布方向，在玉石中凿一小孔。灌入绿色的染料（据说，有用四氧化碳溶解绿色有机玻璃，灌入后，等四氧化碳挥发后再封口）做好假皮。这种假料，外表显有绿色，强光下照射，呈半透明状，内有绿色映出，似乎表面的翠深入内部，而且越深入，颜色越好，很容易迷惑人。
　　对于这一种色料，选购者常用强光照射，观察料石透明度，色的分布情况和裂绺的发育程度。在此同时，用强光地在绿色分布区的两侧和两端延长方向上搜集，是否用暗区存在。这种暗区即为灌色的进口，直径一般为1－2cm，近似圆形。
　　暗区的表皮是人工做的。矿物颗粒的结构、色泽与两侧的天然皮壳总有差异，也是一个鉴别的依据。
　　凡内部有条带状绿色翡翠分布的，与之对应的外表，总有反应。其特点是，不规则的条带状隆起，反应了硬度高于两侧的无色硬玉的部份。有时，沿隆起处有绿色小点显示，隆起区表皮的辉石颗粒，粒径细小，结构比外侧致密。这种现象，玉石商称“莽”。如果不具备这些特征，内部的绿色，很可能是灌色所致。

(2) 贴色
　　这是一种较为传统的做假方法。选用“水头”较好的玉料，切下一片，在切口处涂上绿色，或贴上一片绿色塑料薄膜，将切下的一块拼上，做好假皮即成。
　　对于这种做假方法，选购者要善于辨别颜色的真伪，同时观察外表。假皮一般较松软，矿物呈砂粒、粉末状、极少出现单晶体。浸入温水中，沿切口处有水泡冒出。

(3) 染色
　　多见于小色料，整块小料染色。有经验者，极易鉴别。近年来，已不用铬盐染色，故滤色镜不起作用。如能将表皮（璞）磨取，染色的痕迹就暴露无遗。

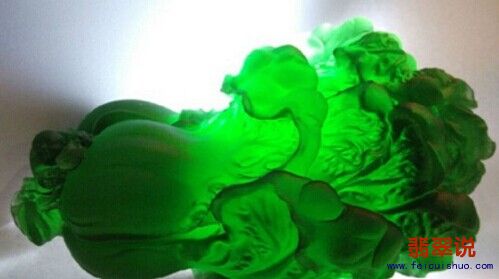

下面的冰翠，坑人啊！

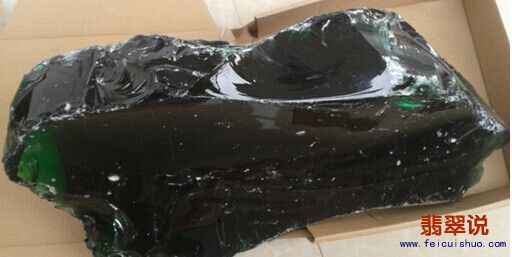

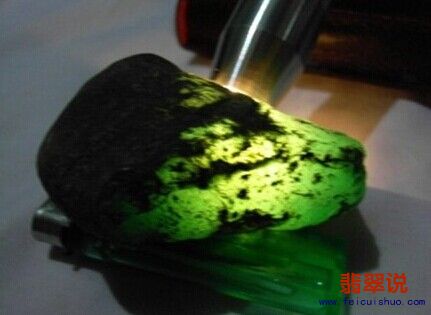

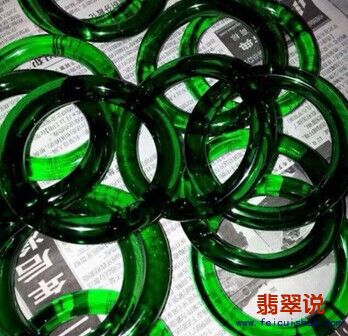

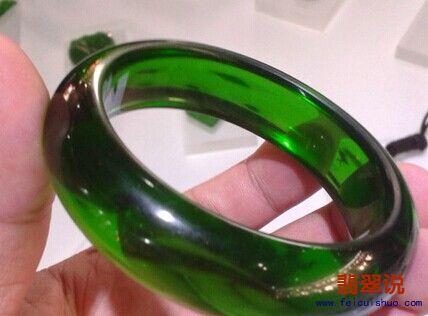

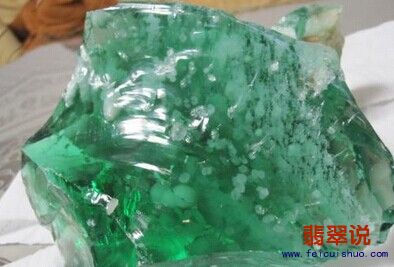

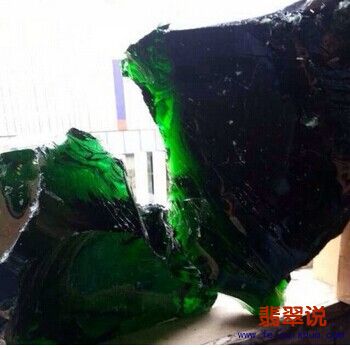

冰翠原矿

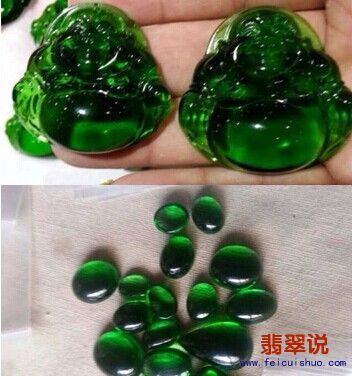

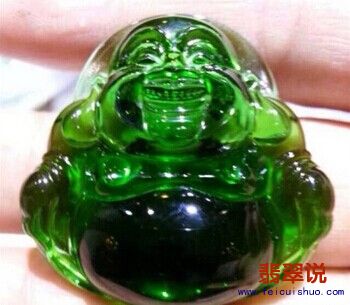

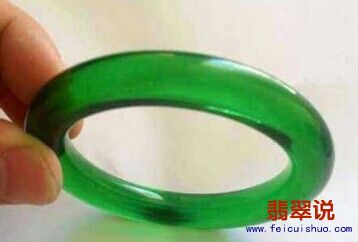

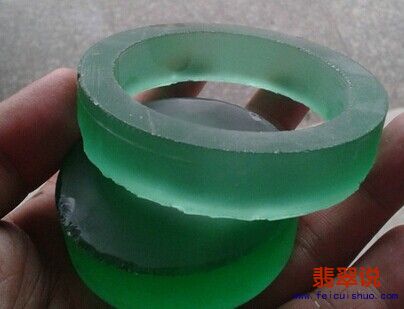

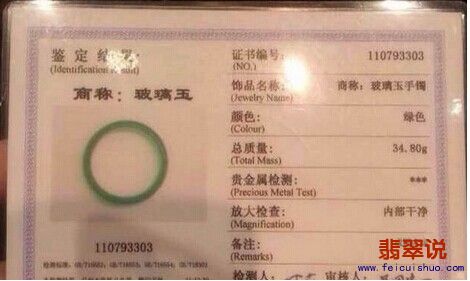

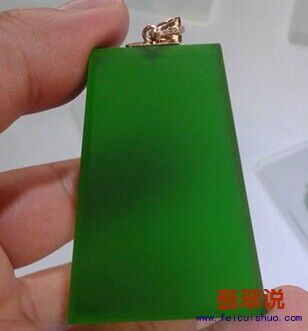

　　其实呢，这种绿绿的石头，就是一种天然玻璃，理化性能和玻璃一样，比重硬度也一样，“冰翠”镯子一般两三万左右，好的卖到七八万，基本被当成翡翠卖。可是，真正的帝王绿翡翠玉镯基本都上亿，不可能从这种天然玻璃里捡漏到无价之宝。


　　天然玻璃：自然作用下形成的玻璃。其中有的也可用作宝石或其他工艺石料。如黑曜岩、玄武岩玻璃、玻璃陨石等。但重要性不大，且价格一般不高。




　　天然玻璃是指(Naturalglass)在自然条件下形成的“玻璃”。天然玻璃成因多种多样，一种是岩浆喷出型的黑曜岩、玄武岩玻璃，另一种是陨石型的玻璃陨石。

一、天然玻璃的基本性质
(一)矿物名称
玻璃陨石(Tektites)、火山玻璃(Volcanicglass)(黑曜岩、玄武玻璃)。
(二)化学成分
主要为SiO，，可含多种杂质。
(三)晶系和结晶习性
非晶质体。

(四)光学性质
1．颜色
玻璃陨石为中至深的黄色、灰绿色；火山玻璃为黑色(常带白色斑纹)、褐色至褐黄色、
橙色、红色，绿色、蓝色、紫红色少见；黑曜岩常具白色斑块，有时呈菊花状。
2．光泽和透明度
玻璃光泽，透明至不透明。
3．光性特征
均质体，常见异常消光。
4．折射率
折射率1．490(+0．020，—0．010)；双折射率无。
5．多色性
无。
6．发光性
通常无紫外荧光。
7．吸收光谱
不特征。
(五)力学性质
1．解理
无，具贝壳状断口。
2．硬度
摩氏硬度为5～6。
3．密度
玻璃陨石为2．36(±0．04)g／cm3；火山玻璃为2．40(±0．10)g／cm3。
(六)放大检查
圆形和拉长气泡，流动构造，黑曜岩中常见晶体包体、似针状包体。

二、天然玻璃的品种
1．黑曜岩
黑曜岩是酸性火山熔岩快速冷凝的产物。黑曜岩的主要化学成分为SiO2，，其质量分数在60％～75％之间，此外还含有A1203，、FeO、Fe3O4及Na20、K20等。几乎全部由玻璃质组成，通常会有少量石英、长石等矿物的微晶、斑晶、骸晶。在偏光镜下，黑曜岩表现为光性均质体，但又略显明暗变化，这主要是由于基质中的微晶造成的，微晶可有球状、棒状等形态。
黑曜岩可呈黑色、褐色、灰色、黄色、绿褐色、红色等(见图3—2—149)。颜色可不均匀，常带有白色或其他杂色的斑块和条带，被称
为“雪花黑曜岩”。这是一种含斜长石聚斑状黑曜岩，主要矿物为隐晶及玻璃质，斑晶由白色斜长石组成，有少量钾长石。在黑色基底上分布有一朵朵如雪花般的白色斑块，因此而得名。

2．玄武玻璃
玄武岩玻璃是玄武岩浆喷发后快速冷凝形成的。与黑曜岩类似，也是一种以天然玻璃为主的火山岩，通常玄武岩玻璃多为碱性玄武岩的喷发物。 玄武岩玻璃多为带绿色色调的黄褐色、蓝绿色(见图3—2—151)。在成分上与黑曜岩有所区别，SiO的质量分数在40％一50％之间，而MgO、FeO和Fe3O4、Na2O、K2O等的质量分数要比黑曜岩高一些。玄武岩玻璃的密度为2．70—3．00g／cm3，折射率在1．58—1．65之间变化。玄武岩玻璃中还常含有长石、辉石等矿物的微晶。

3．玻璃陨石
玻璃陨石是陨石成因的天然玻璃。玻璃陨石又有很多名称，如“莫尔道玻璃”、“雷公墨”等。玻璃陨石被认为是石英质陨石在坠人大气层燃烧后快速冷却形成的；另有一种观点认为，地外物体撞击地球，使地表岩石熔融冷却后形成的。玻璃陨石的颜色通常是透明的绿色、绿棕色或者棕色。其原石表面常常具有非常特征的高温熔蚀的结构(见图3—2—152)，玻璃陨石的内部还常见圆形或拉长状气泡及塑性流变构造等。玻璃陨石的密度为2．36(±0．04)g／cm3，折射率为1。49(+0。2， －0．01)。
三、天然玻璃与玻璃的鉴别
在鉴定中，天然玻璃较易与人造玻璃相混，但从以下几点可将天然玻璃与人造玻璃区分开来：人造玻璃的折射率变化范围很大，可从1．4～1．7，而天然玻璃的折射率是相对固定的。人造玻璃的密度随添加剂的变化而变化，天然玻璃的密度相对固定。另外在放大检查中可以发现天然玻璃中有“雏晶”包体存在。

四、天然玻璃的产地简介
黑曜岩在地球上分布广泛。宝石级黑曜岩的主要产地为北美，如著名的美国黄石国家公园及科罗拉多州、内华达州、加里福尼亚州等地。此外意大利、墨西哥、新西兰、冰岛、希腊等国也有宝石级黑曜岩产出。
玄武岩玻璃的著名产地是澳大利亚的昆士兰州。
玻璃陨石著名产地有捷克的波西米亚、利比亚、美国得克萨斯、澳大利亚西部及东南地区，以及我国的海南岛等地。


永楚料来袭 危地马拉料子突击

最近这样的绿色料子很流行啊。
我曾接触过几个卖家，询问他们，是否是永楚料，或者危地马拉料子。根据对方的回答，可以分为4类人：
1、坚决不承认，顺带删除我的留言。占10%。
2、产品说明里绝对没有提及“永楚料”三字，问过后才承认，占50%。
3、在对方的资料说明里，总算找到那么一点不起眼的说明，此料为永楚料。类似于商家海报最底下的小字“最终解释权归本店所有”的做法。占35%。
4、大大方方，一开始就自爆家门的，大约有5%。

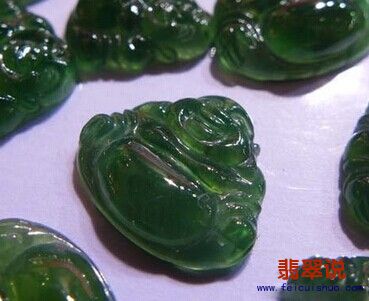

上面这张是A货翡翠

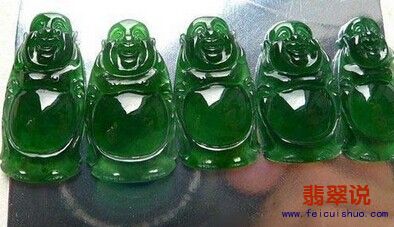

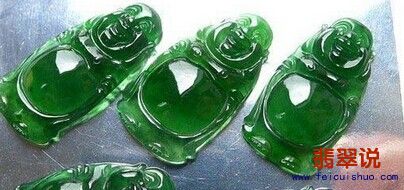

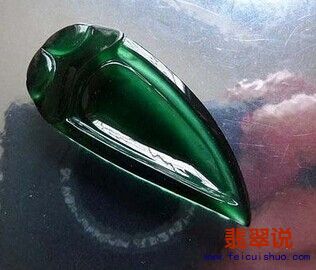

以下均了冒充翡翠的永楚料




A.话说这样的料子以前两三年就有，但那个时候基本都是高绿带满黑点的，属于不入流的东西，没人注意，可现在市面上这样匀色的东西量不小，镶嵌的还挺多。据说镶嵌后，可以给A货证书，但密度项里会写“因镶未测",从而规避此类料子密度不足的缺点。

简单地说就是高绿种水货颜色发黑，里面发黑的成分就是绿辉石，也就是墨翠的主要质地成分，这些黑色成分以前都是类似木那点棉样的存在，现在不是了，都化开了，不过从上面的图中依然还可以看到黑色点的存在，这就是现在比较出名的............永楚料。

B.此类料子都超级薄，后面都挖空了来提升绿色（厚了就发黑）。我不知道跟薄水是否为同一个东西，但感觉差不多。所以，必须镶嵌。即便是镶嵌了，也容易指头碰断/压断了吧。

C.危地马拉料，多为偏色，蓝绿色的薄料， 属于真硬玉但多数质量低于缅甸翡翠，裸石有些密度不够，料子一般不能太厚，挖成薄皮显水色，又叫“鸡蛋壳”，然后再围镶，托金底，一般后面都有挖空，看起来就会有点象蓝水了，但很薄的，一压就碎，镶后检测测不出裸石密度，按折射率等检测又是A货翡翠的。又叫永楚料，永楚是一个矿门的名字，这个矿门出产的料子一般起货效果很差，石头价格偏低，石头特点是基本没皮，色带生在水路里，颜色较深，也算有种有色啦，裂多，带大绵点。这种料时间一久就经不起考验，因为太薄和密度不够，放久有些会受氧化而变种，色也变发暗，行家一般不玩此类【鸡蛋壳】的。

别一看到绿色的东西还挺便宜，就下手。其实，卖这样的料子本身无可厚非，但揣着明白装糊涂，卖高价，还不说明白就是商家的不对了。
