红珊瑚与海竹的鉴别要点

翠花

贵珊瑚的质地细密主要为钙质，其颜色因少量有机质中含有的成分而变化。红珊瑚加热之后颜色消失变白，为蛋白质变性所致，燃烧并无异味。滴入盐酸钙质分解会剧烈冒泡产生大量二氧化碳。未骨骼化的贵珊瑚，表面覆盖有肌肉层和珊瑚虫出手，质地硬，不可弯曲，但是表面触感类似橡胶。

左上角为金色竹节珊瑚，右上角为粉色/白色贵珊瑚，左下角（角落）红色贵珊瑚，右下角某种红色软

贵珊瑚的颜色因有机质的积累而变化，许多贵珊瑚都会出现白芯的现象，但是与染色珊瑚的颜色不均匀不同。白芯并非渐变色的，而是一个界限比较分明的白点，可能出现反复，形成几个靠近中心的白圈。许多珊瑚枝的末端呈现白色属于正常现象，如图中粉珊瑚所示。

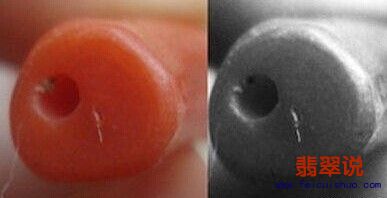

贵珊瑚的颜色变化，横截面会出现白芯

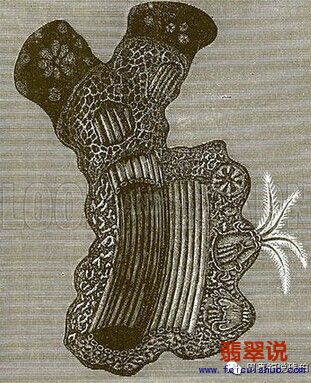

红珊瑚的剖面图，营养管为外侧浅色管，骨针为深色束状部分由于贵珊瑚的钙质骨针融合成束状，形成了古轴，所以在有机结构上，贵珊瑚具有以下几个重要鉴定特征。

红珊瑚纵截面

在纵截面上珊瑚虫体腔特征表现为颜色和透明度少有变化的平行波状条纹。

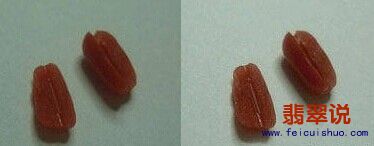

红珊瑚未打磨表面
未经过打磨的贵珊瑚表面会因为营养管的分解会呈现细槽状，柳珊瑚目的很多珊瑚上都会出现，因为种类不同，粗细有所区别。

红珊瑚横截面

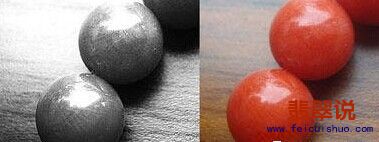

横截面上呈现放射状、同心圆状结构。有时可见白芯。打磨成球状的珊瑚侧面会呈现条纹状，但结构细密，肉眼不易观察。同心圆边缘会呈现环形点状。

[size=1em]

生活在Warwick Seamount的竹节珊瑚

竹节珊瑚的侧面

海竹属于竹节珊瑚，尚未骨骼化的海竹并无明显竹的特征。

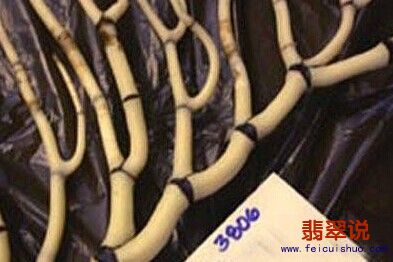

骨骼化的竹节珊瑚

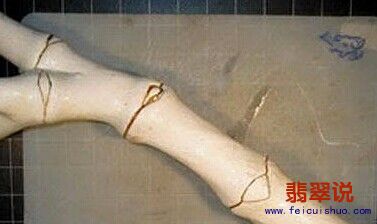

骨骼化的竹节珊瑚
未染色的竹节珊瑚呈白色-黄色，黄色主要是由于长期氧化。竹节珊瑚仿制由于其生长方式限制，只能是小节状，且分叉极少，分叉极短。初步骨骼化的竹节珊瑚，竹节处尚有骨骼覆盖，一段时间后回剥落，出现明显的节状。骨节出质地极为疏松，可以轻松的掰开。海竹的骨骼有角质骨针构成，虽然含有一定量的碳酸钙，但滴加盐酸并不会剧烈的冒泡。加热燃烧，又燃烧角质蛋白特有的意味，类似点燃蚕丝。

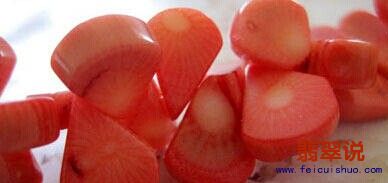

染色竹节珊瑚的横截面与纵截面

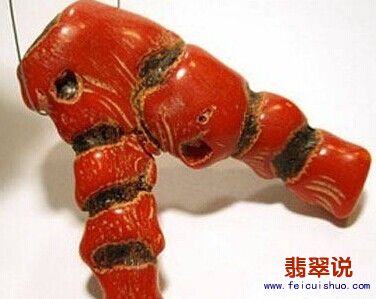

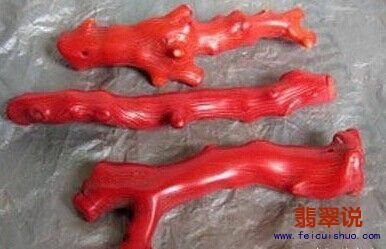

染色的竹节珊瑚

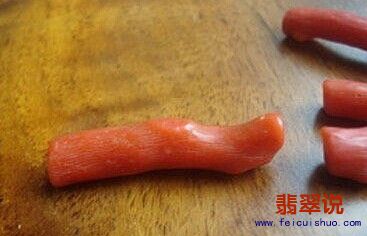

染色海竹的表明呈现粗糙的竖纹
竹节珊瑚没有同心圆放射状结构，放射性的纹理呈现星状，俗称太阳心。因为中心部分的骨针更为致密，染剂难以渗入，染色后会有明显的色差。海竹生长迅速纹理粗糙，表面有粗大的槽状纹理。

珊瑚手串 feicuishuo.com
