绿松石鉴定（精华）

翠花

（一）从绿松石的蓝色说起
国外宝石界赋予绿松石的蓝色以重要评价意义。在许多有关绿松石的介绍中都提到松石的蓝色在评价中的意义。我个人也很喜爱代表天空与海洋，象征宁静和广阔的松石蓝色。在我国松石的主产地人们把它形象地称为“天、湖蓝”色。在国外有关资料中常见王室及贵族配戴蓝色松石的记载，而在我国却以绿色的松石作为皇族饰物的资料为多。绿松石在我国的得名也是因为其“形似松球，色近松绿”。

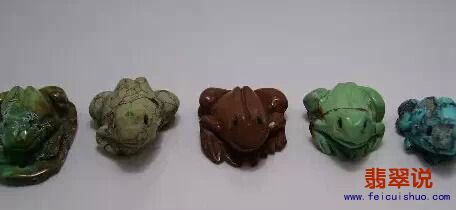

绿松石属自色宝石。因其内部所含致色微量元素的比例不同，使其色彩各有差异。当宝石内部含铜的氧化物多时呈蓝色系；含铁的氧化物多时呈绿色系；含二价铁多时呈黄、褐色系。绿松石在产地有“五色石”的美称，从颜色上大体可分为蓝、绿、褐、黄、白五大类，几百种差异。颜色并不影响绿松石的质地，在评价中不应具主要意义。


致密、纯净
的“天、湖蓝”、“松、果绿”、“菜籽黄”、“锈铁红”等，均十分难得，其中“菜籽黄”色就比“天、湖蓝”、“松、果绿”色更为稀有。只需按个人对色彩的喜好来选择。

对绿松石的评价主要应依据其质地、块度和工艺。国际珠宝界将绿松石综合分为四大品级：一级品（波斯级）、二级品（美洲级）、三级品（埃及级）、四级品（阿富汗级），并不具有产地意义（在此不多介绍）。以一级品为质量最优。有资料记载过锌绿松石（一种透明的绿松石），极为罕见，琢磨后没有超过1克拉的记载。


（二）小论绿松石的分级在我国一般将绿松石按质地划分为：瓷松、铁线瓷松、硬松和面松或称泡松。

瓷松
矿体结合紧密、质地细腻、颜色均一，块度较小。经切割、打磨后，可呈现瓷器质感及光泽，色彩娇艳。成品超过50克的已极为少见。

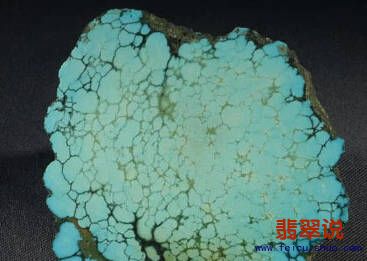

铁线瓷松
矿体及切割、打磨后特点与瓷松基本一致，只是宝石中含有与宝石结合紧密的黑色或褐红色纹理，称铁线。以铁线细腻、清晰者为上品。因成品可带围岩加工，所以可见块度大者。300克以上者也属难得。

以上两类作为宝石级绿松石，产出量稀少，极具收藏价值。未经镶嵌的同级别成品，在相互轻微碰撞时可发出清脆悦耳的瓷片撞击声。选购成品时，应以色彩均匀、光泽度高、工艺精细、块度大者，价值为高。目前市场此类真品可称“罕见”。

硬松
一般矿区产出多为此类。矿体结合比较紧密、质地相对细腻、色彩丰富，块度不均。经切割、打磨后，呈现油、蜡质感及光泽，色泽柔和。有颜色均一者也包含铁线及花斑松石。主要区别在块度。颜色均一者，成品多在1000克以下。也有2000—5000克的珍品，极为少见。铁线及花斑松石块度相对较大，成品多在3000克以下。也可见5—10千克，甚至20—30千克者，实属稀有，多只做表面切割、打磨后，作为宝石矿体观赏及收藏，极富升值潜力。

此类为首饰级绿松石，原料产量相对丰富，产品种类齐全，价格差异较大。选购成品时，应以色彩及纹理独特、表面光泽柔和、块度较大者，价值为高，当然工艺评价也不可或缺。


泡松或称面松
矿体结合疏松、质地松软、色泽暗淡且所有颜色中都带有灰白色调。切割后呈现土状质感及光泽，无法抛光，不具打磨意义。

此类为饰品级绿松石，原料经切割后，可研磨成粉入药。此品级绿松石硬度低、密度小、色泽灰暗，均须经灌注、染色处理后，才可打磨、抛光，加工成为饰品佩戴。不具收藏价值。(二)小议绿松石的价格绿松石在我国四大名玉中，已知储量最少。与国际珠宝市场价格相差近10倍。所以绿松石在我国应极具升值空间。
天然产出的绿松石在加工过程中损耗极大，未经任何处理的原料石经加工后成品率只能达到15%—20%，可称为A货。如经灌注处理后成品率通常可达到50%—60%，
最高可达70%—80%，可称为B货。灌注方法一般有两种：“浸胶”常温、常压中进行处理和“注胶”常温、高压下进行处理，也可统称灌胶，均需在宝石加工前进行处理，以提高成品率（货质）。还有将其进行染色处理，以提高色度（货值），可称为C货。也可两项处理同时进行，可称为B+C货。有关处理过程在此不多介绍。这种处理方法在国外已被普遍接受，在国内尚不被认可。鉴别时可用《真伪易辨》中介绍的“水浸法”区分，简便快捷。
在我国有一种古老的，被人们普遍接受的传统玉石优化方式，被称为“蘸蜡”、“过蜡”或“合蜡”，在所有玉石加工工艺中，均得到应用。方法是在玉石已被加工为成品后，在其表面蘸一层天然蜡（川蜡）再进行抛光。目的是保水、固色，并可使宝石不宜被浸污。应该仍属A货。在用“水浸法”鉴别时，需将宝石在水中多浸泡一会儿（约1—2分钟），也会出现饱水变色现象。
目前市场中绿松石成品，多为经灌注处理的B货、C货和B+C货。在国内珠宝玉石市场中绿松石的A、B、C货混售，且价格交叉，首饰级与饰品级也无明显区分，消费者很难以价格判定品质。成品（不含附加工艺及品牌价值）零售价格多在15—80元/每克不等。在A货与B货间，因成品率所导致的价格差异应在3到4倍之间，B货与C货间无明显价格差异。市场中宝石级绿松石成品“罕见”，大多数商家不会有A货“瓷松”。一般也不会按克重销售，单件价值多在千元左右。


(三)说说绿松石的佩戴
在佩戴绿松石饰物运动、生活（如：游泳、洗澡、蒸桑拿）时，一般不会对宝石造成任何影响。但绿松石多孔隙，且颜色娇嫩，佩戴时应注意与有色的液体和易褪色物品保持距离，以免颜色顺孔隙渗入，使宝石浸污，难以清除。
在进行专业检测时也应注意，鉴别时应谨慎使用折油（检测宝石折光率时专用的液体），避免使用重液（检测宝石比重时专用的液体），因为三溴甲烷、二碘甲烷等会沾污宝石，无法清除。
在进行首饰加工时须注意，绿松石不耐高温（160度以上），不耐明火，不能直接火烧以免变色，甚至炸裂。
绿松石属磷酸盐类宝石，在酸性（如盐酸之类）液体中会缓慢溶解，表面变为褐黑色极难清除。在佩戴与存放时应避免与酸性物品接触。

对于A货绿松石首饰最好的养护方法就是长期佩戴，通常贴身佩戴三个月左右，就可使您的宝石“温润尔泽”，色度也会有明显变化。需要长期（6个月以上）保存时，只需用温水将松石浸泡至水凉后，洗净晾干即可。如短时间（6个月以内）存放可将松石洗净、晾干后在表面涂一层无色的油（如：甘油、婴儿油等），再次佩戴时将表面的油擦去，便光泽如新。

（三）细说我知道的绿松石
说说那95%的仿品

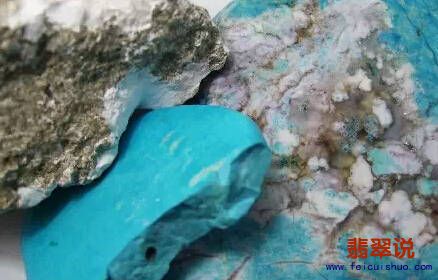

现如今绿松石的仿制品充斥市场，主要仿制品是一种叫“菱镁矿”的矿石，属碳酸盐类矿物。在我国的内蒙等地，有大量产出，价格低廉。

【化学组成】Mg〔CO3〕与Fe〔CO3〕之间可形成完全类质同像，有时具有Mn、Ca、Ni、Si等混入物。【晶体结构】三方晶系；
-R c。菱镁矿：菱面体晶胞：arh=0.566 nm；α=48°10′；Z=2；六方晶胞：ah=0.462 nm,ch=1.499
nm；Z=6。

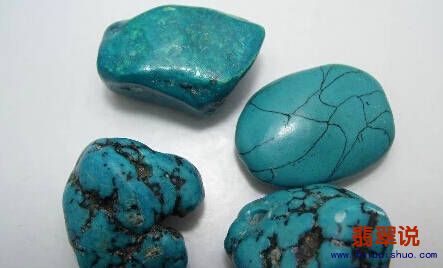

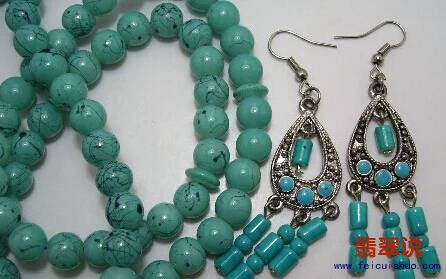

经染色、充胶后，可仿制各种绿松石产品，颜色鲜艳而丰富，色彩均一（染的嘛，要什么色有什么色）。可作为装饰品供人们佩戴，但它不具有宝石的价值与意义。

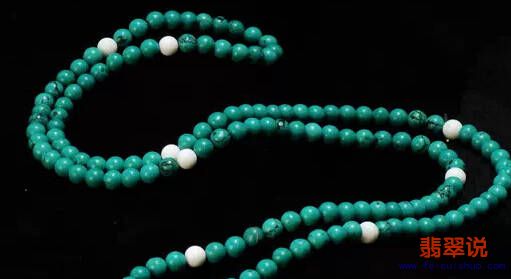

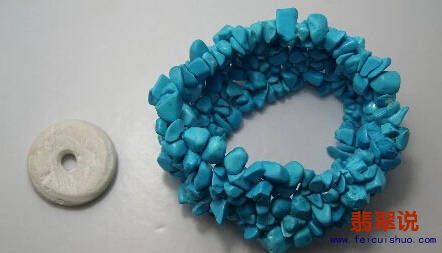

常见的还有几种，我认为干脆就是“塑料”，见火就着。

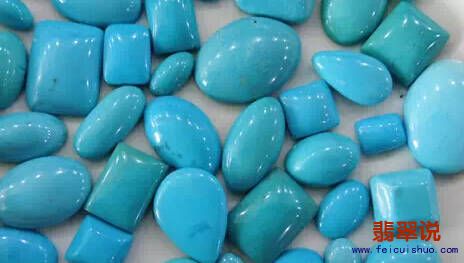

再有就是用玻璃仿的。

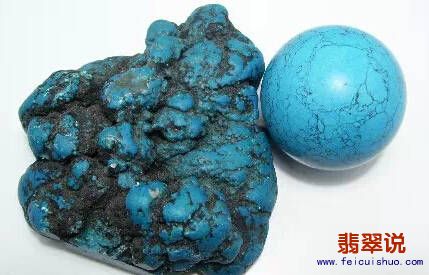

还有几种造价相对高一些的仿品，如有种用石粉（不是松石粉）染色后压制的产品，有时为了增强爽滑的手感还添加一些滑石粉。

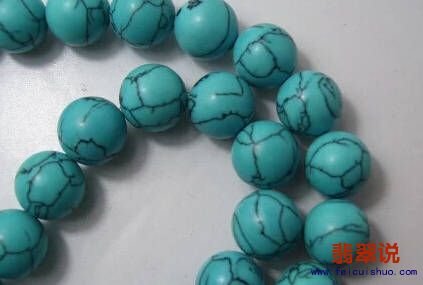

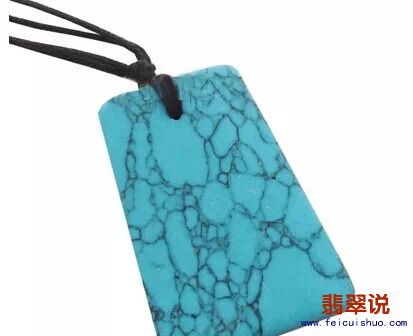

多有网纹，且纹理清晰、平滑。

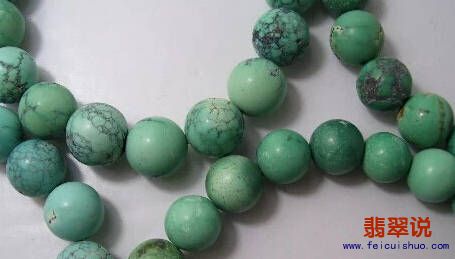

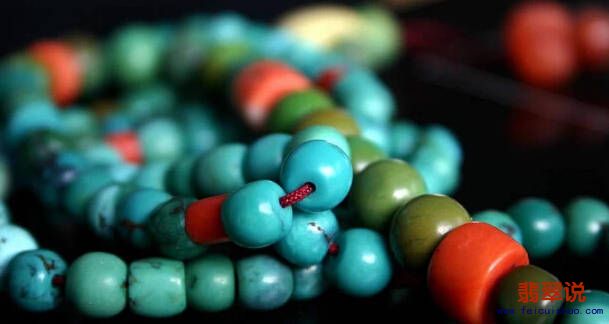

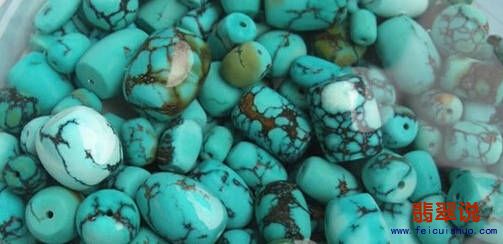

来看看天然松石的纹路。

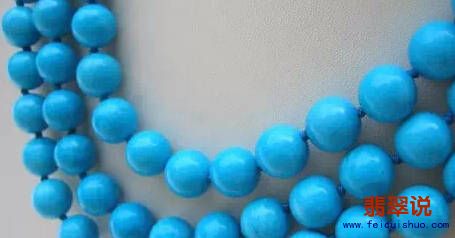

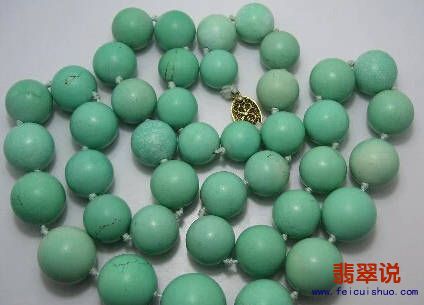

还有就是“吉尔森再造绿松石”，是1972年由外国人发明的。有记载称其是使用绿松石粉，据说还采用了陶瓷的制造工艺，具体情况就不得而知了。这种方法有技术壁垒，目前国内应没有制造，但我国市场中有大量进口原料在国内加工的各种饰品出售。由于原材料是进口的，所以价格并不便宜。其特点是颜色均匀，净度极高，无一丝纹理及杂质（这是制造技术所限）。

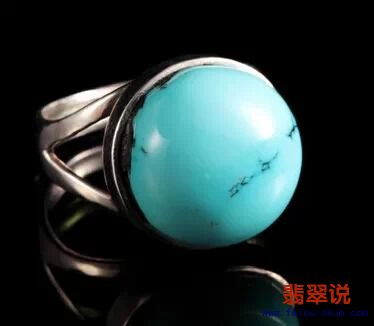

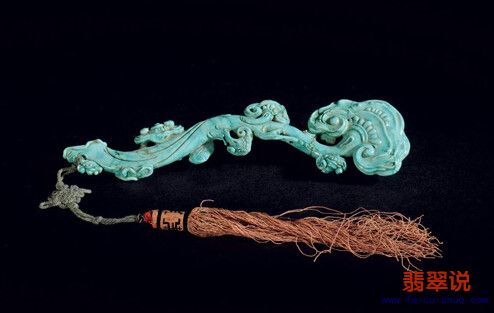

再来看看真的。

再介绍一种叫“羟硅硼钙石”，又称“软硼钙石”，属硼酸盐类矿物。单斜晶系，常见块状**体。切磨后表面玻璃光泽，半透明至不透明。硬度3—4。主要产自美洲，

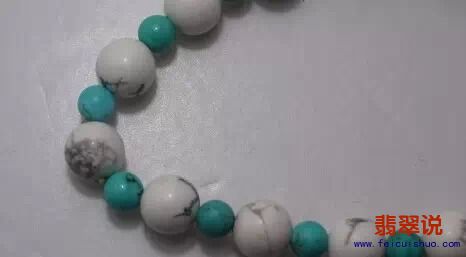

市场上有人叫它“美国白松”，染色后“铁线”处仍成灰白色。还有用硅孔雀石和三水铝石仿松石的，但国内市场很少见，我就不多介绍了。

以上介绍的是目前国内市场中最常见的几种仿品，与真品绿松石还是很好区分的。我介绍的很简单，只希望朋友们能有所了解。
