首饰制作工艺之制作工具

翠花



        首饰执摸工艺

        1、什么是执模？执摸是指失蜡铸造之后，镶嵌之前的工艺环节。由于铸造产生的缩孔和变形，铸模的外表通常会有沙眼，披风，重边，凹陷甚至断裂等问题，需要进行修补和校正。

        2.、执摸的工艺流程：执摸的内容有焊接和补焊，锉刀的合理运用，砂纸和胶轮的使用，打字模等。通常的工艺顺序是：剪水口，锉水口-检查并补焊裂缝，沙眼-教正形状（用过粗锉，锯切等）-中矬锉光-油锉锉光-打砂纸（或胶轮）-打字模。

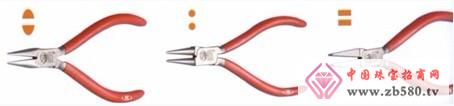

        各种剪钳（从左向右：剪嘴钳，圆嘴钳，平嘴钳）

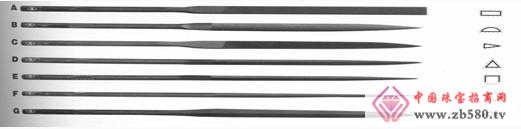

        各种锉刀（从上向下：板锉，卜锉，刀锉，角锉，方锉，原锉，竹叶锉）
        爪镶方式

        宝石镶嵌种类主要有爪镶，包镶，槽镶，钉镶等方式。

        爪镶是首饰镶嵌制作中最为常用且较易操作的一种方法其种类与配置类型

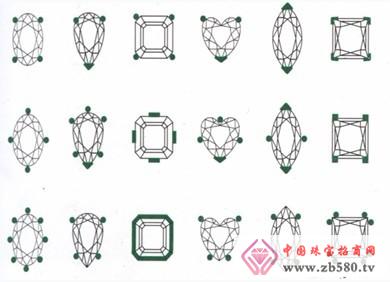

        爪镶的种类与配置类型
        1、爪镶的特点：

        （1）、能最大程度的突出宝石，适用于圆形，椭圆形，方形，水滴形，心形及其他异形蛋面或刻面宝石。

        （2）、根据镶爪的数量可以分为二爪，三爪，四爪和六爪；根据镶爪的形状可分为三角爪，圆头爪，方爪，包角爪，对爪，尖角爪，随形爪等。

        2、镶嵌步骤；先镶副石，后镶主石

        （1）、先检查宝石与镶口的尺寸是否吻合，有无断爪。

        （2）、将爪用手钳扳直，用飞碟或伞针在爪内侧与宝石腰边平齐的地方打卡口，深度不能超过爪直径的1/3，已保证爪的强度。

        （3）、用镊子将宝石夹入镶口压实，保证其腰部与卡口吻合。

        （4）、用尖嘴钳把爪向内扳，压紧宝石。

        （5）、镶好后，用剪钳将高出宝石台面的爪剪断，用锉刀修光断口，再用与爪直径相等的吸珠将爪端修圆。

        3、爪镶的缺陷：通常由于镶口制作不标准或宝石切工不标准造成。

        （1）、露底：指刻面宝石的亭部露出。

        （2）、露边：宝石的镶口露出。

        （3）、宽边；指宝石的腰部大于镶口，爪弯回易损伤宝石。

        （4）、漏缝：宝石腰部小于镶口。

        包镶方式

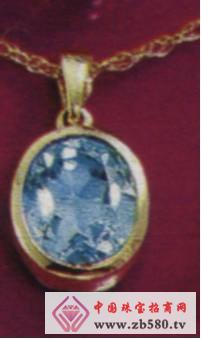

        包镶是用金属边把宝石四周围住的一种镶嵌方法。




        1、包镶的特点：最为牢固，一般对于大的素面宝石常常采用包镶的方法。

        2.、镶嵌步骤：

        （1）、检查执模后的首饰镶口是否已焊接到底座上。固定首饰。

        （2）、用扫针铣扩镶口，反复试验待镶宝石与镶口是否吻合，直至合适为止。

        （3）、休整镶口底座直至戒面可以摆放平整保证镶口比宝石腰部高出1mm.

        （4）、用打头沿镶口边挤压，注意落锤应均匀轻巧，使镶口边逐渐压向宝石腰部直至压紧。

        （5）、用锉刀修整镶口边，用砂纸打磨有痕迹的地方。

        槽镶方式

        槽镶又称轨道镶，夹镶或迫镶。它是在首饰台面的镶口两侧车出沟槽，将宝石夹进沟槽的镶嵌方法。分一边打压的单轨镶嵌和两边打压的双轨镶嵌。




        夹镶

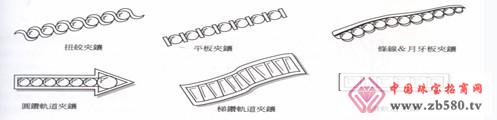

        （一排从左向右：扭绞夹镶，平板夹镶，线性月牙板夹镶，二排从左向右：圆钻轨道夹镶，梯钻轨道夹镶，方钻轨道夹镶）

        1.、槽镶的特点：

        （1）、适用于较小的宝石排镶或豪华款式的曲线排镶，比较新颖。

        （2）、排镶的宝石的大小，形状，颜色等级应一致。

        2、镶嵌步骤：

        （1）、检查执模后的首饰并固定。

        （2）、将宝石压排于卡槽中。

        （4）、用打头敲打槽边固定宝石。

        （5）、锉修槽边。

        钉镶方式

        1、什么是钉镶？

        钉镶是一种典型的首饰镶嵌方法，主要用于直径小于3mm以下的小石或副石的镶嵌。他又分钉版镶和起钉镶。




        钉镶
        钉版镶石在已经开好钉孔的首饰托架上进行镶嵌；

        起钉镶是在没有钉孔的首饰托架平面上由操作者根据托架基材平面的具体宽度，厚度确定小石的大小及落石孔位，再画线，排石，钻孔，最后进行起钉操作。

        2、钉镶的特点：根据钉镶的排石方法可以分为线性，三角形，梅花形，规则群镶和不规则群镶等；根据钉镶时钉与宝石的相互配合方式，可分为“三石一钉”，“四石一钉”，“六石一钉”（既梅花钉）。

        3、镶嵌步骤（以起钉镶为例）：

        （1）、划线，排石，定位：根据托架的具体情况确定起钉镶的小石的大小，数量和排列位置，需要扩边的应留下足够的扩边位置；用记号笔在起钉平面上画出排石位置，确认后在落石孔位用钻针逐一打孔，再用伞针把落石孔位的孔铣成喇叭形孔，孔的上直径应能保证小石放入孔中后，小石上台面与金属平面保持平齐。

        （2）、起钉：用特制的三角铲在小石四周对称铲出钉坯，使钉坯贴紧小石冠部主刻面，使小石被压紧。

        （3）、修钉，顶珠：由于三角铲铲出的钉坯是三角断面的，应用平铲铲去钉坯两侧的尖边。再用吸珠将钉尖部分顶圆，使每个钉成为嵌紧小石的独立钉珠。

        镀前表面处理

        首饰的表面处理工艺是对首饰进行防止蚀变，增加花丝，美化装饰和延长寿命的一种技术处理，主要包括镀前表面处理和电镀。

        镀前表面处理是对基材进行电镀之前的准备工作，包括光亮处理，除油处理和浸蚀处理等。

        光亮处理

        包括滚光，刷光，砑光，机械抛光，化学抛光和电解抛光。

        1、滚光：用各种形状的不锈钢磨料（球形，两头钉形，棱锥形，圆柱形，飞碟形，蛋形等）和活性有机合成溶液放入滚筒中，随着滚筒的旋转鼓动使首饰与磨料相互摩擦，整平表面，去除表面油污和杂质，使首饰表面光亮。滚光适用于大批量生产的，形状简单的饰品，其效果取决于滚筒的形状，尺寸，转速；磨料的形状，尺寸，硬度；滚光剂及溶剂的性质；饰品的硬度，表面形状等因素。

        2、刷光:刷光是用金属和硬鬃丝轮在刷光机上或以手工方式进行的一种表面清理加工可以在较短的时间内清理掉基材的毛刺，氧化五，油污或浸蚀后的黑痕，适用于小批量的饰品处理，可部分或全部代替滚光。操作中需要配合刷光液（如皂角粉配成的碱性溶液）

        3、砑光:砑光是首饰行业中最具特色的工艺之一。砑光全部以手工进行，用特制的砑刀（极硬的钨钢或玛瑙制成）在首饰表面来回推动，使饰品经抛光，滚光，刷光后遗留的细微凸凹进一步推平，显出镜面般的光亮度。需要一定的技术和手法。

        4、机械抛光:一般而言，抛光是首饰镀前处理的最后工序。他可以使首饰进一步的平整，光滑和明亮。

        机械抛光是利用抛光机来完成。抛光轮高速旋转时饰品与抛光轮以及熔融的抛光蜡之间产生高温，使金属的塑性提高，表面细微不平得以改善，提高饰品的光亮度。

        抛光需要一定的技巧，既使首饰表面光亮，又要降低贵金属的损耗。

        机械抛光一般按照先粗抛后精抛的顺序。粗抛用的是黄布轮和绿蜡（含铬氧化物）；精抛用的是白布轮和红蜡（含铁氧化物），对于比较软的贵金属如足铂金和足黄金），可以用中抛代替粗抛。中抛用的抛光蜡是白蜡（含铝氧化物）。

        5.、化学抛光:将饰品浸入特定条件下的溶液中，由于化学侵蚀作用，饰品表面被溶液整平，从而获得光亮的表面。

        6、电解抛光:饰品在特定条件下进行阳极浸蚀，能改善饰品表面的微观几何形状，降低粗糙度，使饰品表面光亮。

        除油处理

        经过抛光处理的首饰表面有蜡质或油质，需作除油处理。

        1、电解除油:将饰品挂在碱性电解液的阴极或阳极上，电解时从饰品表面逸出的气泡对表面的油模有强烈的撕裂作用，而气泡上升引起的搅动，不断将油污带出。阴极电解除油较阳极电解除油更有效，这是由于从阴极逸出的氢气数量时阳极逸出的氧气数量的2倍。

        实际操作中，用钢板作阳极，被镀件作阴极，通电流之后，阴极表面就有氢气逸出，5分钟后油污已除去，但镀件表面形成氢气膜。此时改变电流方向，使镀件为阳极，钢板为阴极，镀件表面逸出氧气，可有效的除去氢气膜和污屑。

        2、化学除油（与超声清洗配合）：化学除油的原理使利用碱性溶液对油脂的皂化作用，去除皂化性油脂；利用表面活化剂的乳化作用去除非皂化性油脂。这种过程通常在超声波条件下进行效果较好。在超声波产生的穿透和震动作用下，首饰表面产生大量的气泡。但超声波对某些宝石有破坏作用（如宝石有裂纹，包体，脆性及解理发育等）。对于这种宝石，可采取先清洗再镶嵌的方法。

        浸蚀和炸金处理

        浸蚀：这是电镀前的最后一道工序。虽然贵金属表面抗氧化性很好，但仍有一定的氧化层。为使镀件表面处于活化状态，需用无机酸（如稀硫酸）浸蚀，以保证镀层与镀件基材之间的良好结合力。

        18K炸金处理：将氰化钾固体（剧毒）溶解于水（浓度0.013g/ml），煮沸后将饰品放入并加人30％双氧水适量，均匀摇动5－6秒钟，待溶液大量起泡后倒去残液，反复几次直至18K金饰品表面呈亮黄色为止。

        注意：必须保持良好的通风条件，戴好手套和口罩。炸金完毕将饰品和手套放入10%硫酸亚铁溶液中清洗，再用清水冲净。残液应保存在密封容器中，统一处理回收。

        电镀处理

        电镀处理主要是镀金（包括镀合金和其他金色）和镀白（包括镀其他的亮白色）。

        银首饰的电镀

        由于银良好的综合机械性能，易于制作焊接和抛光，外观漂亮，但使用一定时间后容易发黑倒光。为克服这一缺点，一般可在首饰表面镀铑，达到光亮持久的目的。

        足－K金的电镀

        方法主要有单镀和复镀两种。单镀是指在基材表面直接镀金；复镀是指在基材表面先镀上一层光亮层（如金－鈷合金），再套镀纯金层。

        白金的电镀

        白金首饰一般为中高档首饰，材料性能较好，美中不足的就是色泽略乌，硬度不足，久戴容易倒光，影响美观。白金的电镀一般使镀铑，可以达到色泽洁白，经久耐磨。但由于铑的硬度较高，脆性较大，镀层过厚反而易剥落，故一般镀铑层厚度不超过0.02u.

        仿金首饰的电镀

        仿金首饰的电镀主要是为了防止变色和腐蚀，更重要的是为了达到与贵金属首饰相似的色彩和光泽，因此在仿金首饰表面镀上金，镍，铑等金属。市场上的稀金和亚金通常先镀光亮镍层，再套镀一层金或铑。这样的仿金首饰与贵金属首饰十分相似，具有一定的市场
