珊瑚及其仿制品的鉴定秘诀

翠花

一、珊瑚的特征：
     1．化学成分：碳酸盐质珊瑚：以碳酸钙为主（方解石微晶），含少量碳酸镁及有机质。
　介壳质珊瑚：以介壳质等有机化合物为主。



珊瑚	珊瑚

    2. 形态：生长形态为树枝状。


图6-2-3

珊瑚的树枝状结构

    3. 结构：碳酸盐质珊瑚：可见由颜色深浅及透明度不同显示出来的纵向延伸的平行条带 和横切面上的放射状条纹。

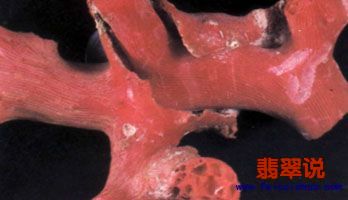

图6-2-4

珊瑚的平行条带及孔洞

     介壳质珊瑚：黑色、金黄色两种。二者横切面上均为同心环状结构。金黄色珊瑚表面有独特丘疹状外观，有的表面光滑，在强光射照下可显示晕彩。

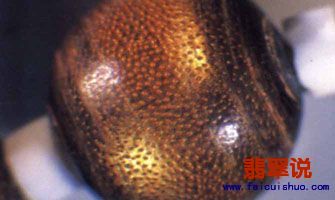

图6-2-5

介质珊瑚表面的丘疹状外观

    4. 光泽：蜡状光泽，油脂光泽，不平坦状断口


图6-2-6

珊瑚具有纤维状结构及不平坦状断口



    5. 透明度：微透明至不透明
    6. 颜色：碳酸盐质珊瑚以深红色、桃红色、白色为主。介壳质为黑色、金黄色。
    7. 硬度：碳酸盐质珊瑚3.5，介壳质珊瑚为2.5-3。
    8. 相对密度：碳酸盐质珊瑚2.65，介壳质珊瑚为1.37
    9. 折射率：碳酸盐质珊瑚1.48，介壳质珊瑚为1.56
    10. 其它：碳酸盐质珊瑚遇酸起泡，但介壳质珊瑚遇酸不起泡。




二、珊瑚与其仿制品的区别
    表5-3 红珊瑚与其仿造品鉴别表



项目 名称	颜色	透明度	光泽	折射率	密度 (g/cm3)	摩氏硬度	断口	其他特征
红珊瑚	血红色、红色、粉红色、橙红色	不透明到半透明	油脂光泽	1.48-1.65	2.7±0.05	4.2	平坦	具平行条纹、同心圈层及白心结构，颜色不均，有虫穴凹坑，遇酸起泡
吉尔森 珊瑚	红色颜色变化大	不透明	蜡状光泽	1.48-1.65	2.44	3.5-4	平坦	颜色分布均匀，具微细粒结构，遇酸起泡
染色骨 制品	红色	不透明	蜡状光泽	1.54	1.7-1.95	2.5±0.2	参差状	颜色表里不一，摩擦部位色浅，片状特性，具骨髓、鬃眼等特征，不与酸反应
染色 大理石	红色	不透明	玻璃光泽	1.48-1.65	2.7±0.05	3	不平坦	具红色粒状结构，无色带结构遇酸起泡，并使溶液染上颜色
红色塑料	红色	透明到不透明	蜡状光泽	1.49-1.67	1.4	＜3	平坦	用热针接触有辛辣味，铸模痕迹明显，常有气泡包体，不与酸反应
红色玻璃	红色	透明到不透明	玻璃光泽	1.63	3.69	5.5	贝壳状	常有气泡包体，不与酸反就
处理珊瑚	红色	不透明	蜡状光泽	1.48-1.65	2.7±0.05	4.2	平坦	用蘸有丙酮的棉签擦拭可使棉签着色，遇盐酸起泡
贝壳珍珠	淡红色 粉红色	不透明	蜡状光泽	1.486-1.658	2.85	3.5	参差状	闪光，遇酸起泡



^TOP



三、珊瑚及化处理及鉴别
     1．珊瑚的鉴别
    （1）碳酸钙质珊瑚：具树枝状结构，表面有小孔，横切面呈放射状，当切成小圆珠、半圆珠时可见树枝状结构的现象。与稀盐酸反应能产出大量的气泡。
    （2）有机质（角质型）珊瑚：横切面具同心圆状，表面不平坦，有许多小泡，其中金色珊瑚具独特的小丘疹状外观。这类珊瑚点酸不起泡。
    （3）吉尔森"合成珊瑚"：在10倍放大镜下看不到珊瑚的树枝状结构，相对密度为2.45。



    2. 染色珊瑚的鉴别：
　常被染成红色、桃红色等。放大观察可见方解石颗粒间、裂隙内等处颜色深，或用蘸有丙酮的棉签擦试。



3. 充填处理：用环氧树脂或似胶物质充填多孔质的珊瑚，可用热针、密度、红外光谱等检查。
    4.. 压制珊瑚：将珊瑚粉碎后粘结。这种压制珊瑚典型鉴定特征是不具有珊瑚的典型结构，另外还可以利用红外等鉴别粘结剂的存在。
　　其它：还有漂白处理等方法。

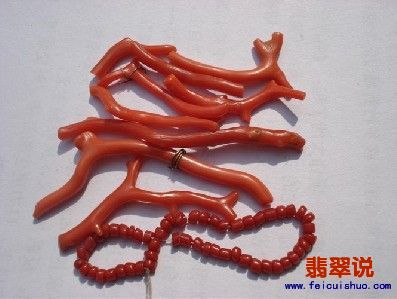

图一为：天然珊瑚

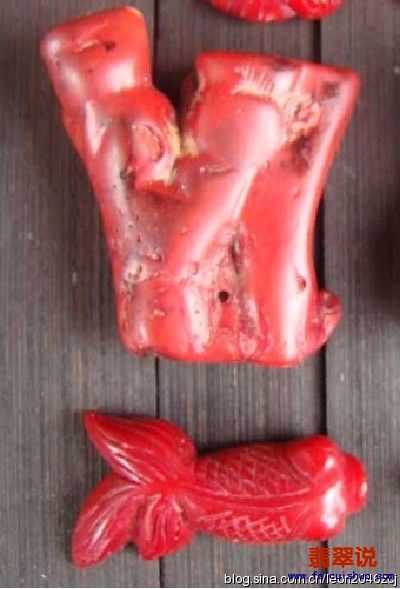

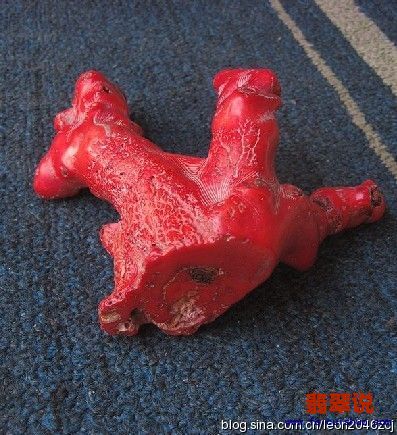

其它两图为：染色珊瑚。

鉴别红珊瑚简易方法：
    1．纵看：珊瑚纵向有平行的生长纹，方向为平行珊瑚柱体。如果是戒面，一般在背面，如果是雕刻件，表面上就有。
    2．横看：珊瑚的横截面上有像年轮的生长纹，有小及大。有同心圆状生长纹的，一般都是珊瑚摆件上可以见到。
    3．看颜色：珊瑚的颜色是由内而外的，举例来说：一个珊瑚柱，越接近表层，珊瑚的颜色越深，越里层，颜色越浅。也就是说，珊瑚的颜色是不均匀的，如果珊瑚的颜色内外一致，就要怀疑有假！
