什么是钠长石

翠花

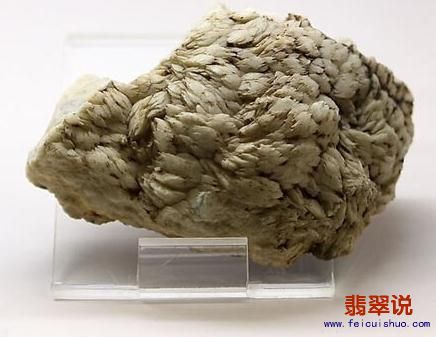

钠长石是长石的一种，是常见的长石矿物，为钠的铝硅酸盐（NaAlSi3O8）。钠长石一般为玻璃状晶体，可以是无色的，也可以有白、黄、红、绿或黑色。它是制造玻璃和陶瓷的原料。很多岩石中都有钠长石的成分，人们称这样的矿物为造岩矿物。钠长石主要用于制造陶瓷、肥皂、瓷砖、地板砖、玻璃、磨料磨具等，在陶瓷上主要用于釉料。

中文名：钠长石	分子式：NaAlSi3O8	晶系：三斜晶系
硬度：6-6.5	比重：2.62	颜色：无色、白色、黄色、红色或黑色

1什么是钠长石

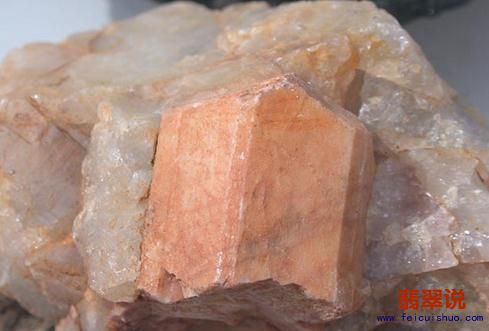

钠长石（NaAlSi3O8），又名拉长石或闪光石，属三斜晶系，比重2.6 －2.65g/cm3，呈灰白色带黄，其理论成分为SiO268.8%、Al2O319.4%、Na2O11.8%。钠长石是良好的陶瓷助熔剂原料（起助熔的作用），它具有节约燃料消耗，提高坯体机械强度，降低吸水率等优点，主要用于陶瓷、玻璃、搪瓷等部门。

钠长石是钠的铝硅酸盐（NaAlSi3O8），为三斜晶系的玻璃状晶体，一般为无色、白色、黄色、红色或黑色，是长石的一类。钠长石为架状硅酸盐结构，比重2.62，莫氏硬度为6－6.5，其中钙长石的含量少于10%。

钠长石是斜长石固溶体系列的钠质矿物，在伟晶岩和花岗岩中最为常见，1815年首先于瑞典发现。


2钠长石特点

钠长石具有下列特点：
1、在高温时对石英、粘土、莫来石的熔解快，溶解度大。
2、熔融温度低，透明度好。
3、熔融温度范围较钾长石窄，熔体高温粘度较小，随温度的变化较快。

3钠长石用途


钠长石矿物除了作为工业原料以外，在陶瓷工业中的用量占30%以上，还广泛应用于化工等其他行业。

1、玻璃溶剂：长石是玻璃混合料的主要成分之一，长石含氧化铝高，铁质含量低，可以减少碱的用量。此外长石融溶后变成玻璃的过程比较缓慢，结晶能力小，可以防止在玻璃形成过程中析出晶体而破坏制品，长石还可以用来调节玻璃的粘性，一般各种玻璃混合料用钾长石或钠长石。
2、陶瓷坯体配料：在烧成前长石能起瘠性原料的作用，减少坯体的干燥收缩和变形，改善干燥性能，缩短干燥时间，在烧成时可作为熔剂充填于坯体，使坯体致密而减少空隙，还能提高坯体的透光性。
3、陶瓷釉料：使釉面变得柔软，降低釉的熔融温度。
4、搪瓷原料：主要用长石和其他矿物原料掺配成珐琅，掺入量通常为20－30%以上。
5、其他：钾、钠长石还可作为生产化肥的优质原料。

钠长石一般适用于低温陶瓷：

1、在烧成前，长石和石英一样是非可塑性原料，可缩短坯体干燥时间，减少干燥收缩和变形。
2、长石是坯釉中的主要熔剂原料，如长石质瓷，长石在坯体中占25%左右，在釉中占50%左右，主要作用是降低坯釉烧成温度。
3、长石在高温下熔融成长石玻璃，填充于坯体颗粒之间，并能溶解其它矿物，如高岭石，石英等，使坯体致密，有助于提高制品的机械强度，电气性能和半透明度。
4、钠长石较钾长石降低坯釉烧成温度的作用更大，同时能提高制品的半透明度，但烧成温度范围没有钾长石宽。
5、陶瓷生产中对长石的要求：
a、其中K2O和Na2O的含量尽可能的高，着色氧化物Fe2O3、TiO2的含量尽可能的低；
b、SiO2的含量应在63%－68%，Ali2O3的含量应在17%－23%的范围内；
c、长石中CaO的含量不宜太高，若含量过高，用于坯料易降低其烧结温度，月用于釉料则影响釉的流动性。

4钠长石化学式

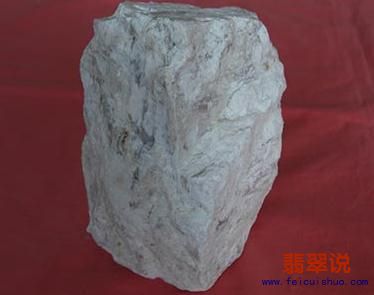

钠长石的化学分子式为：Na2O·Al2O3·6SiO2 其理论化学组成为Na2O：11.8%；Al2O3：19.4%；SiO2：68.8%，钠长石外观一般为白色、灰白色，硬度为6—6.5，密度为 2.61～2.64 g/cm3，熔点为1100℃左右。自然界的钠长石矿物很难达到其理论值，长石化学组成越接近其理论值，说明长石越纯、质量越好。 钠长石在加热过程中，其理论熔点为1100℃。而天然钠长石矿，其熔点随化学组成不同而有所变化。

5钠长石生成条件

钠长石一种常见的长石矿物，为钠的铝矽酸盐(NaAlSi3O8)。在伟晶岩和长英质火成岩如花岗岩中最常见，亦见于低级变质岩中，并作为自生钠长石见于一些沉积岩中。钠长石通常形成各种颜色的脆性玻璃状晶体。可用来制造玻璃和陶瓷，但其主要意义在於是一种造岩矿物。

钠长石是斜长石固溶体系列和碱性长石系列的钠质端员矿物。具三斜架状结构，硅和铝为四面体配位，形成较大的空位（即点阵位置），主要被阳离子钠占据。虽然所有硅原子和铝原子在这一结构中都占有四面体位置，但其位置具体情况不同。低温时硅和铝原子的分布是高度有序的，高温约1100℃时，原子的分布紊乱得多。

6钠长石与其他物质的关系

对高岭土耐火度的影响
长石与高岭土作用时，高岭土的耐火度随长石的增加而降低，其耐火度由纯高岭土的1770℃直到纯长石的1220℃。就是说每份儿长石能降低高岭土的耐火度5.5’C左右。掌握了这一规律，就可以利用长石和高岭土配制所需烧成温度的坯料配方。钠长石与高岭土作用与钾长石相似，只是降温效果更大，它能使高岭土的耐火度1770℃降到钠长石的1100℃。

与钾长石之间的关系
当钠长石与钾长石的比例为2－4.5：8－5.5时，其熔融温度最低。因此，配制低温制品时。则可采用两种长石，按比例配制，使其达到最低温度。

与CaO之间的关系
在CaO含量为0－6%时，它们的耐火度随CaO的增加而降低，当CaO含量大于6%时，它们的耐火度呈波浪变化。

与MgO之间的关系
钠长石与CaO之间的耐火度，当MgO含量为0－10%时，它们的耐火度随MgO的增加而降低，当MgO含量大于10%时，它们的耐火度随MgO的增加而上升。
